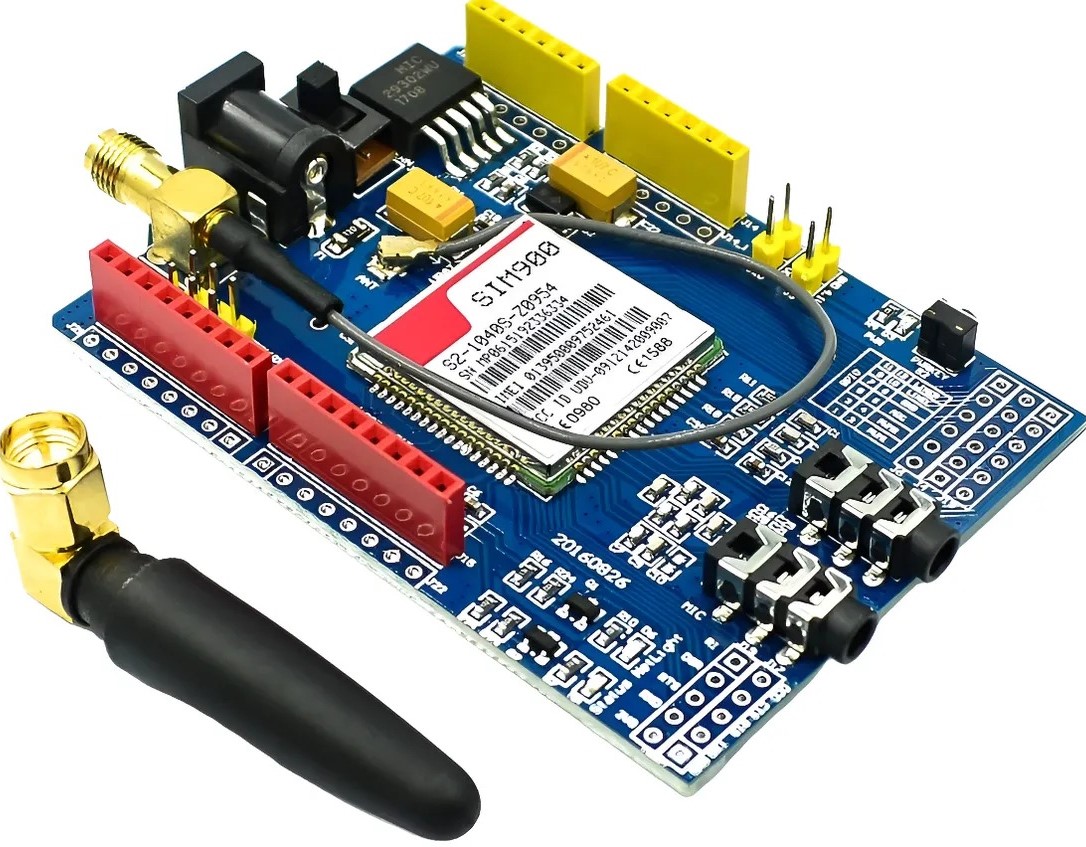

Descrição

Recursos

· § Quad-Band 850 / 900 / 1800 / 1900 MHz – funcionaria em redes GSM em todos os países do mundo.

· § GPRS multi-slot classe 10/8

· § Estação móvel GPRS classe B

· § Compatível com GSM fase 2/2+

· § Classe 4 (2 W a 850 / 900 MHz)

· § Classe 1 (1 W a 1800 / 1900 MHz)

· § Controle via comandos AT – Comandos padrão: GSM 07.07 e 07.05 Comandos aprimorados: Comandos SIMCOM AT.

· § Serviço de mensagens curtas – para que você possa enviar pequenas quantidades de dados pela rede (ASCII ou hexadecimal bruto).

· § Pilha TCP/UDP incorporada – permite fazer upload de dados para um servidor web.

· § RTC suportado.

· § Porta serial selecionável.

· § Tomadas para alto-falantes e fones de ouvido

· § Baixo consumo de energia – 1,5 mA (modo de suspensão)

· § Faixa de temperatura industrial – -40°C a +85°C

Especificações

Ideias de aplicação

· § Aplicações M2M (Máquina 2).

· § Controle remoto de aparelhos.

· § Estação meteorológica remota ou uma rede de sensores sem fio.

· § Sistema de Rastreamento de Veículos com Módulo GPS.

Cuidados

· § Certifique-se de que seu cartão SIM esteja desbloqueado.

· § O produto é fornecido como está sem invólucro isolante.Observe as precauções ESD especialmente em climas secos (baixa umidade).

· § A configuração padrão de fábrica para o GPRS Shield UART é 19200 bps 8-N-1.(Pode ser alterado usando comandos AT).

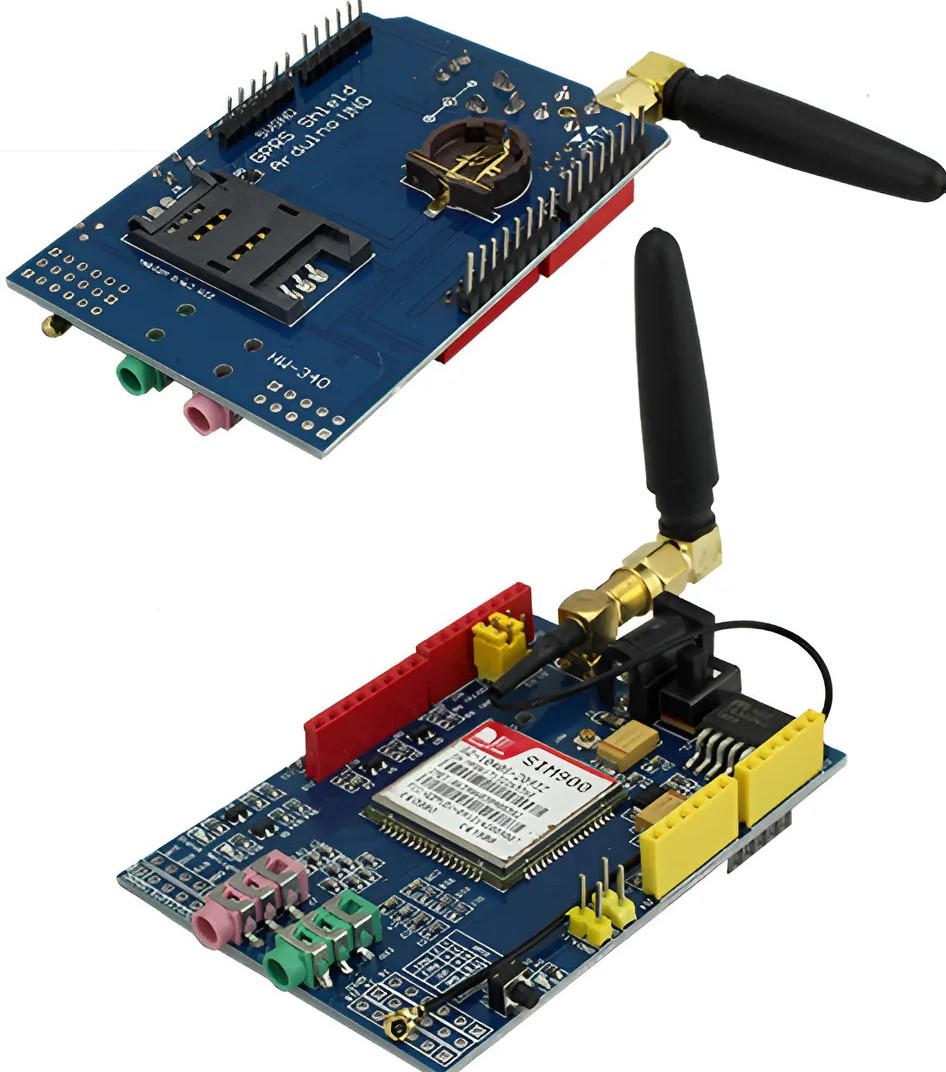

Introdução à interface

· § Seleção de energia – selecione a fonte de alimentação para escudo GPRS (alimentação externa ou 5v do arduino)

· § Conector de alimentação – conectado à fonte de alimentação externa de 4,8 ~ 5 VCC

· § Interface de antena – conectada à antena externa

· § Seleção de porta serial – selecione porta serial de software ou porta serial de hareware para ser conectada ao GPRS Shield

· § Série de Hardware – D0/D1 do Arduino

· § Série de software – D7/D8 do Arduino

· § LED de status – diga se a energia do SIM900 está ligada

· § Luz líquida – informe o status sobre a conexão do SIM900 à rede

· § UART do SIM900 – Breakout de pinos UART do SIM900

· § Microfone – para atender a chamada

· § Alto-falante – para atender a chamada

· § GPIO, PWM e ADC do SIM900 – Breakout de pinos GPIO, PWM e ADC do SIM900
