Descrição

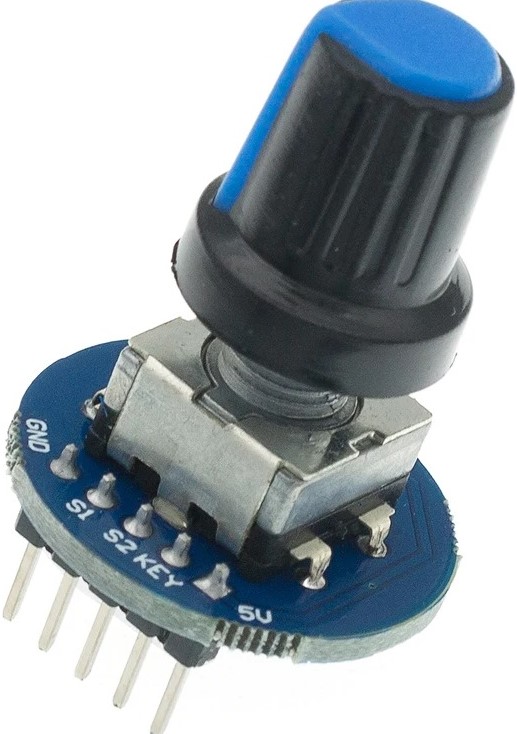

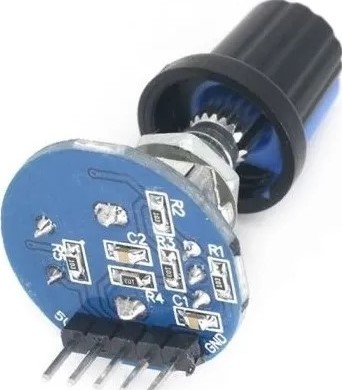

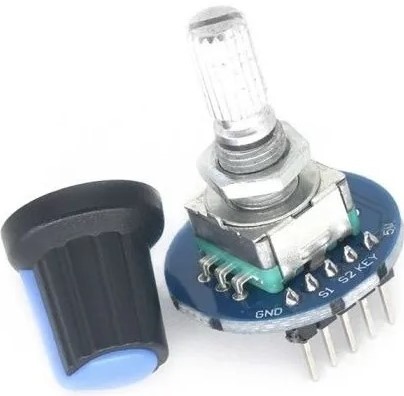

Introdução do produto:
1. Tensão operacional: 5V
2. Número de pulso para um círculo: 20
3.O codificador rotativo pode contar os tempos de pulso de saída girando positivamente e negativamente. Este método de contagem não tem limitação, pode ser redefinido e voltar ao status inicial se corresponder à chave do codificador (ou seja, ele contará de 0)
4. Princípio de funcionamento: O codificador incremental é um tipo de sensor rotativo que transforma o deslocamento de rotação em uma série de sinais de pulso digital. Esses pulsos são usados para controlar o deslocamento angular. No codificador Eltra, a transformação do deslocamento angular adota o princípio de varredura fotoelétrica. O sistema de leitura é baseado na rotação da placa divisória radial da janela de luz alternativa e da janela sem luz, e será exposto à fonte de luz infravermelha ao mesmo tempo. A luz refletirá a imagem da placa na superfície do receptor. O receptor é coberto por uma grade de difração e tem a mesma largura de janela da placa. A operação do receptor é detectar a mudança na rotação da placa de luz e, em seguida, transformar a mudança de luz em mudança elétrica. Aumente o sinal de baixo nível para alto nível e gere pulso quadrado sem qualquer interferência. Este processo precisa de circuito para lidar. O sistema de leitura geralmente adota o método diferencial, ou seja, compara dois sinais diferentes que possuem a mesma forma de onda, mas a diferença de fase é de 180 graus para melhorar a qualidade e estabilidade do sinal de saída. A leitura é formada com base na diferença entre dois sinais, eliminando assim a interferência.
