Descrição

Valor 20,00 cada

A introdução da campainha
1. O papel da campainha: a campainha é uma estrutura integrada de sinais eletrônicos, usando fonte de alimentação DC, amplamente utilizada em computadores, impressoras, copiadoras, alarmes, brinquedos eletrônicos, eletrônicos automotivos, máquinas, temporizadores e outros produtos eletrônicos como dispositivo de som.
Classificação 2. Buzzer: dividido principalmente em campainha piezoelétrica e campainha eletromagnética dois tipos.
3. Símbolos do circuito da campainha: campainha no circuito com a letra “H” ou “HA” (o padrão antigo com “FM”, “LB”, “JD”, etc.) que.

O princípio estrutural da campainha
1. campainha piezoelétrica: campainha piezoelétrica é composta principalmente de oscilador poli túnel, campainha piezoelétrica, correspondência de impedância e caixa de ressonância, shell e assim por diante. Alguns shell campainha piezoelétrica também é equipado com um diodo emissor de luz.
O oscilador multi-harmônico é composto por transistores ou circuitos integrados. Quando a fonte de alimentação é ligada (tensão 1.5V-15V DC), a vibração do oscilador multi-sintonizado, a saída 1.5-2.5kHZ sinal de áudio, impedância combinando dispositivo para promover o som piezoeléctrico buzzer.
A campainha piezoelétrica é feita de titanato de zirconato de chumbo ou chumbo nióbio magnésio piezoeléctrico material cerâmico. Em ambos os lados da folha cerâmica revestida com eletricidade de prata, após o tratamento químico e envelhecimento, e depois com latão ou chapa de aço inoxidável colada.
2. campainha eletromagnética: campainha eletromagnética pelo oscilador, bobina eletromagnética, ímã, diafragma de vibração e shell e outros componentes.
Depois de ligar a fonte de alimentação, o oscilador gera a corrente do sinal de áudio através da bobina eletromagnética, de modo que a bobina eletromagnética produz um campo magnético. Diafragma vibratório na bobina eletromagnética e interação magnética, som vibratório periódico.

Campainhas ativas e passivas
Ensiná-lo a distinguir entre campainha ativa e campainha passiva
Agora no mercado para vender uma pequena campainha por causa de seu pequeno tamanho (diâmetro de apenas llmm), peso leve, baixo preço, estrutura sólida, e amplamente utilizado em uma variedade de equipamentos elétricos que requer som, produção eletrônica e micro controlador e outros circuitos.

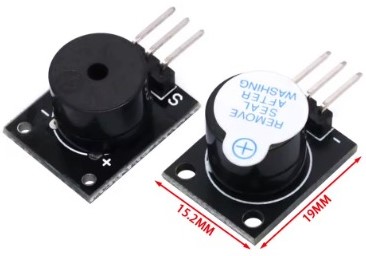

A partir da aparência da campainha dois parece ser o mesmo, mas olhar de perto, a altura dos dois ligeiramente diferente, campainha ativa um, altura de 9mm, e buzzer passivo b altura de 8mm. Como os dois pinos da campainha são colocados em direção ao topo da campainha dois, você pode ver que há uma placa de circuito verde é uma campainha passiva, não há placa de circuito e fechado com um vinil é uma campainha ativa.
Explosão um passo para determinar a campainha ativa e campainha passiva, você também pode usar o arquivo de resistência do multímetro teste de arquivo Rxl: com uma caneta preta conectada ao pino buzzer “+”, a caneta vermelha em outro pino para frente e para trás toque, se o gatilho fora do clique, Clique o som e a resistência é somente 8 Ω (ou 16 Ω) é uma campainha passiva; se você pode emitir um som sustentado, e a resistência de mais do que algumas centenas de onças, é uma campainha ativa.
Campainha ativa diretamente conectada à fonte de alimentação nominal (nova campainha na etiqueta são indicados) pode ser som contínuo; e campainha passiva e alto-falantes eletromagnéticos, bem como a necessidade de ser conectado ao circuito de saída de áudio, a fim de som!
