Display Shield LCD com Teclado
Display Shield LCD com Teclado - Image 2
Display Shield LCD com Teclado - Image 3

Display Shield LCD com Teclado

R$ 60,00

Promoção para pagamento em dinheiro!

Em estoque

wws Camila / Dúvidas sobre o produto? Precisa de ajuda? Fale comigo.
0000000061988
SKU: 11800-K3-1 Categorias: ,

Descrição

Este Arduino Shield para Teclado e LCD (conector de pino macho) dispõe de um display azul de 16×2 caracteres e 6 botões momentâneos, da esquerda para a direita, SELECT, ESQUERDA, PARA CIMA, PARA BAIXO, DIREITA e RESET. Este Shield pode ser conectado diretamente ao seu Arduino UNO, Duemilanove ou MEGA. O pinos  digitais 5, 6, 7, 8 e 9 são usados como interface para o LCD.

 Características:

• 16×2 azul tela LCD

• Contraste ajustável

• Utilizando interface modificada LCD4Bit e a biblioteca LiquidCrystal

 LCD

Foi modificada a interface LCD4Bit como segue:

A fim de preservar a porta SPI para uso futuro, os pinos de IO digitais DB7 a 10 e os pinos 12 e 11 utilizados na biblioteca original LCD4Bit foram movidos para DB4 a 7 e pinos 8 e pino 9, respectivamente.

 TECLADO

O teclado é composto de 5 botões – SELECT, ESQUERDA, PARA CIMA, PARA BAIXO e DIREITA, mais um botão de RESET. Para economizar os recursos de IO digitais , a interface do teclado utiliza apenas um canal de ADC. O valor da tecla é lido através de um divisor de tensão de 5 estágios. Quando a tecla é pressionada, o ADC lê o valor da tensão através do divisor de tensão e, depois, o valor de tensão é comparada à tensão de limiar do valor armazenado em uma matriz para identificar qual tecla foi pressionada.

 Especificações:

Tensão de funcionamento: 5VDC

Dimensões: 80 x 58 x 22mm

Peso: 52 g

==============================================================================

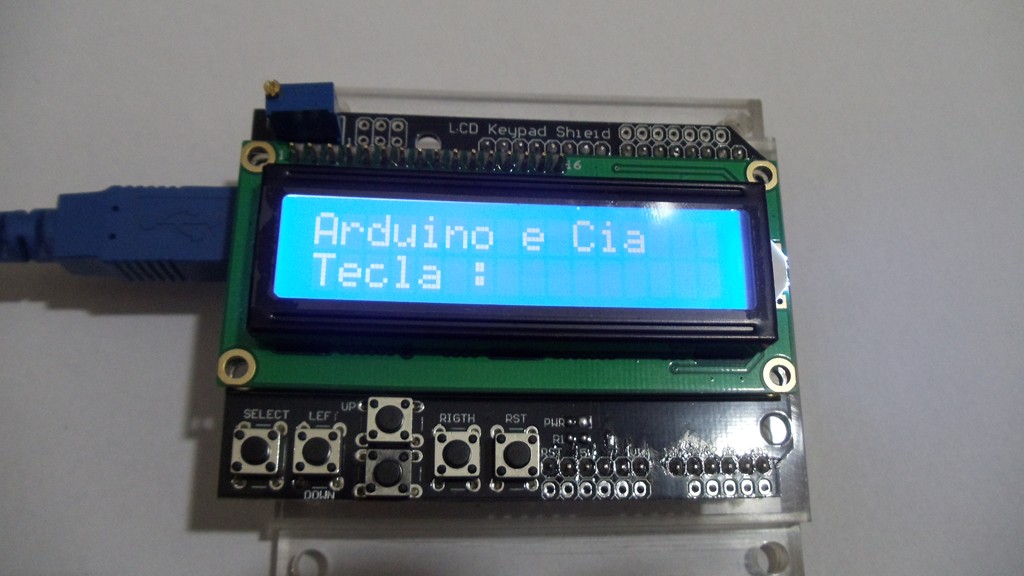

Shield LCD 16×2 com Keypad

O shield LCD 16×2 com Keypad (teclado) é um componente útil se quisermos montar algum tipo de painel que necessite de entrada de dados ou controle por meio de botões. Pode ser utilizado para digitar uma senha, selecionar uma opção em um menu ou até mesmo controlar os passos de um robô.

shield lcd 16x2 Arduino

Este shield possui um display LCD 16×2 com backlight (luz de fundo) azul, e 5 botões customizáveis, além de um botão de reset do Arduino. O ajuste do contraste é feito pelo parafuso do trimpot/potenciômetro acima do display, à esquerda (em azul). Além disso, a placa possui furos para soldagem de barras de pinos, cuja função veremos em breve.

O shield utiliza alguns pinos diferentes dos que usamos normalmente nos projetos para ligar um LCD. Se na ligação de um LCD 16×2, como mencionado no artigo Display Lcd Winstar WH1602A, eu tenho total liberdade para trocar as portas ligadas ao display, nesse shield teremos que usar a seguinte sequência ao inicializar a biblioteca LiquidCrystal :
LiquidCrystal lcd(8,9,4,5,6,7);
Desta forma, temos a seguinte relação entre os pinos do Arduino e os sinais do display :
Ligacao Arduino - Display LCD Keypad

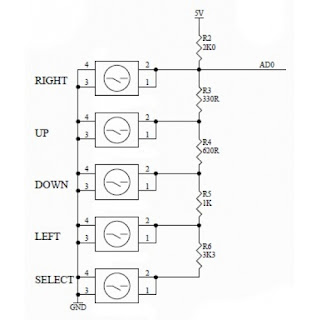

Os botões do shield usam uma única porta analógica, A0. Repare na ilustração abaixo que o shield usa uma associação de resistores para determinar qual botão foi pressionado, e com isso há uma grande economia de portas digitais do Arduino :

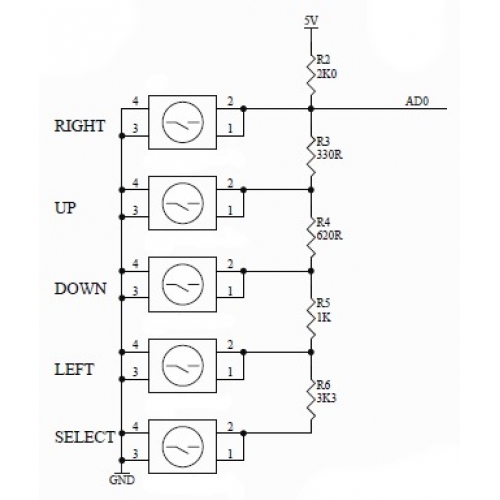

Circuito resistores - botões shield keypad
Isso tudo faz com que, obviamente, não possamos utilizar essas portas para outras funções enquanto estivermos utilizando o shield. Note no detalhe das imagens abaixo, que a placa possui furos que permitem a soldagem de uma barra de pinos ou conectores, com isso podemos usar os pinos que sobraram : 0, 1, 2, 3, 11, 12, 13 (digitais), e A1, A2, A3, A4, A5 (analógicos), além dos pinos de energia (5v, 3.3v, GND). O pino 10 também é utilizado pela placa para uma função específica, no caso o backlight, e não deve ser utilizado nos programas.
Detalhe portas digitais

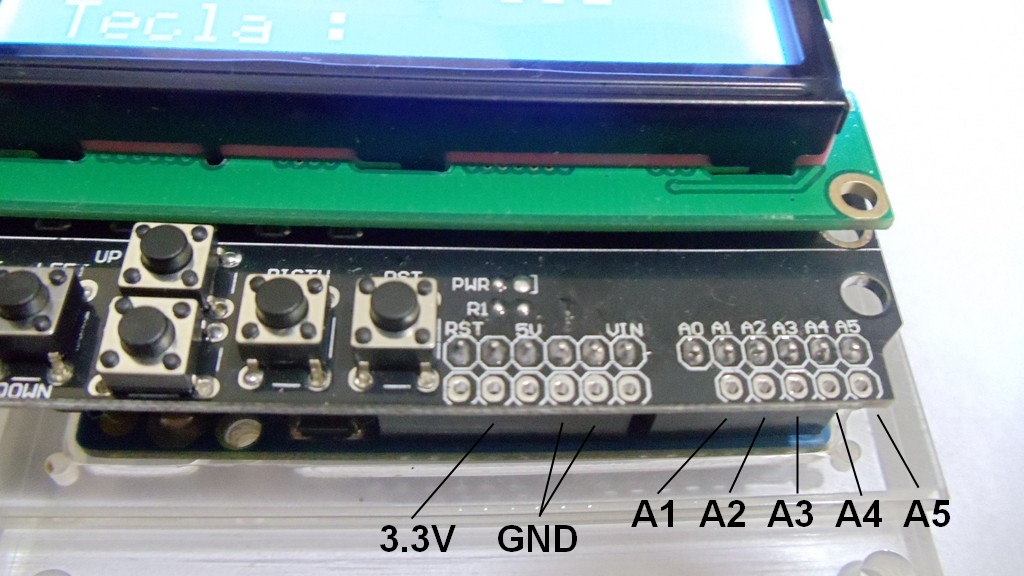

Detalhe portas analogicas e energia shield keypad

Para o programa de teste, não é necessário o uso de nenhuma biblioteca especial. Usaremos a já conhecida LiquidCrystal, e para determinar qual botão foi pressionado, faremos a leitura da porta analógica A0 :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

// Programa : Teste LCD 16x2 com Keypad
// Autor : Arduino e Cia

#include

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

void setup()
{
 lcd.begin(16, 2);
 lcd.setCursor(0,0);
 lcd.print("Arduino e Cia");
 lcd.setCursor(0,1);
 lcd.print("Tecla :");
}

void loop()
{
 int botao;
 botao = analogRead (0);  //Leitura do valor da porta analógica A0
 lcd.setCursor(8,1);
 if (botao < 100) {
  lcd.print ("Direita ");
 }
 else if (botao < 200) {
  lcd.print ("Cima    ");
 }
 else if (botao < 400){
  lcd.print ("Baixo   ");
 }
 else if (botao < 600){
  lcd.print ("Esquerda");
 }
 else if (botao < 800){
  lcd.print ("Select  ");
 }
}

Informação adicional

Peso 1,0000 kg
Dimensões 0,0000 × 1,0000 cm
